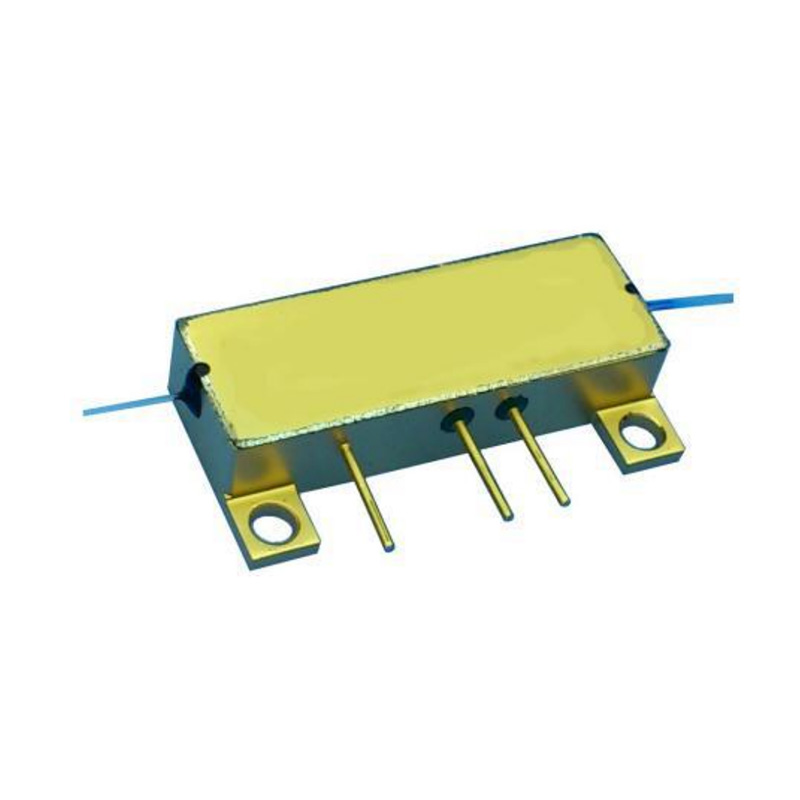

Rof Modulatur elettro-ottiku LiNbO3 MIOC Serje Y-Waveguide Modulator

Deskrizzjoni qasira:

Is-Serje R-MIOC Y-Waveguide Modulator huwa ċirkwit ottiku integrat multifunzjonali LiNbO3 (LiNbO3 MIOC) ibbażat fuq teknoloġija mikroelettronika, li jista 'jikseb polarizzatur u analizzatur, qsim u kombinazzjoni tar-raġġ, modulazzjoni tal-fażi u funzjoni oħra.Il-gwidi tal-mewġ u l-elettrodi huma fabbrikati fuq ċippa LiNbO3, il-fibri tal-ħruġ u l-input huma akkoppjati preċiżament mal-gwidi tal-mewġ, allura ċ-ċippa kollha hija inkapsulata f'akkomodazzjoni Kovar miksija bid-deheb biex tikseb prestazzjoni tajba u affidabilità għolja.

Ibgħat email lilna DOWNLOAD

Dettall tal-Prodott

Rofea Optoelectronics joffri prodotti ta' modulaturi elettro-ottiċi ottiċi u fotonika

Tags tal-Prodott

Karatteristika

* X-cut, telf ta 'inserzjoni baxx
* APE waveguide, proporzjon għoli ta 'estinzjoni ta' polarizzazzjoni
* Elettrodu push-pull, vultaġġ baxx ta 'nofs mewġ
* Stabbiltà fit-tul sew u daqs żgħir tal-pakkett

Applikazzjoni

• Ġiroskopju tal-fibra ottika (FOG)
• Sensor tal-kurrent tal-fibra ottika (FOCS)
• Idrofoni u oqsma oħra ta 'sensing tal-fibra ottika

Parametri

Kategorija	Parametru	Simbolu	Unità	Valur numeriku
Parametri ottiċi	Tul tal-mewġ operattiv	λ	nm	1290~1330	1530~1570
	Telf ta' inserzjoni	IL	dB	≤3.5
	Bidla tat-telf tal-inserzjoni f'temperatura sħiħa	ΔIL	dB	≤0.5
	Proporzjon ta' Akkoppjar	D	%	50±2
	Bidla r-rata tal-proporzjon spettrali f'temperatura sħiħa	ΔD	%	≤3.0	≤2.0
	Riflessjoni tad-dawl b'lura	RL	dB	≤-55
	Modulazzjoni tal-Intensità Residwu	RIM		≤1/1000
	Crosstalk tal-polarizzazzjoni tal-pigtail tat-temperatura ambjentali	PER	dB	≤-30
	Crosstalk tal-polarizzazzjoni tal-pigtail tat-temperatura sħiħa	PERT	dB	≤-25
Parametri elettriċi	Vultaġġ ta' nofs mewġ	VΠ	V	≤3.5	≤4.0
	Inklinazzjoni tal-forma tal-mewġ	S		≤1/250
	Bandwidth	BW	MHz	≥500
Struttura tal-ippakkjar	Forma tal-ippakkjar			Metall jew ċeramika
	Daqs tal-apparat (esklużi labar)		mm	30×8×5
	Tip ta 'pigtail			Qasam tal-modalità żgħira (6.0mm) PM Fiber	PM Fibra
	Tul tal-fibra	L	m	≥1.0	≥1.2
Indikaturi ambjentali	Temperatura tax-xogħol	Tw	℃	-45~+70
Indikaturi ambjentali	Temperatura tal-ħażna	Ts	℃	-55~+85

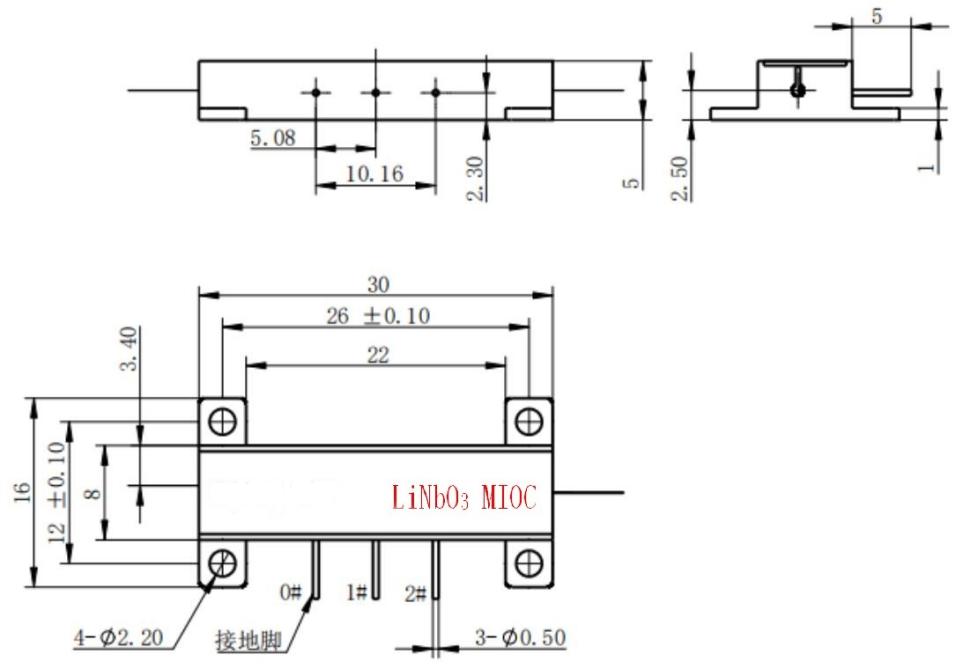

Dijagramma Mekkanika

Informazzjoni dwar l-ordnijiet

MIOC

Apparat ottiku integrat multifunzjonali

Tul tal-mewġ:

13---1310nm

15---1550nm

Tip ta' Fibra In-Out:

PP---PM/PM

Konnettur ottiku:

FA---FC/APC

FP---FC/PC

N---Ebda konnettur
