Kontrollur tal-Bias tal-Modulatur IQ Ultra Kompatt Kontrollur tal-Bias Awtomatiku
Karatteristika
• Jipprovdi tliet preġudizzji għall-modulaturi tal-IQ Indipendenti mill-format tal-modulazzjoni:
• QPSK, QAM, OFDM, SSB verifikati
• Ipplaggja u Ilgħab:
L-ebda kalibrazzjoni manwali meħtieġa Kollox awtomatiku
• I, Q arms: kontroll fuq il-modi Peak u Null Proporzjon għoli ta' estinzjoni: 50dB massimu1
• Arm P: kontroll fuq il-modi Q+ u Q- Preċiżjoni: ± 2◦
•Profil baxx: 40mm (W) × 28mm (F) × 8mm (Għ)
• Stabbiltà għolja: implimentazzjoni kompletament diġitali Faċli biex tużaha:
•Tħaddim manwali b'mini jumper Operazzjonijiet OEM flessibbli permezz ta' UART2
• Żewġ modi biex jipprovdu vultaġġi ta' preġudizzju: a. Kontroll Awtomatiku tal-Preġudizzju b. Vultaġġ ta' preġudizzju definit mill-utent
Applikazzjoni
•LiNbO3 u modulaturi oħra tal-IQ
•QPSK, QAM, OFDM, SSB u eċċ.
•Trażmissjoni Koerenti
Prestazzjoni
Figura 1. Kostellazzjoni (mingħajr kontrollur)
Figura 2. Kostellazzjoni QPSK (bil-kontrollur)

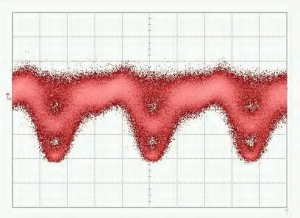

Figura 3. Disinn tal-Għajn QPSK
Figura 5. Mudell tal-Kostellazzjoni 16-QAM
Figura 4. Spettru QPSK
Figura 6. Spettru 16-QAM
Speċifikazzjonijiet
| Parametru | Min | Tip | Massimu | Unità |
| Prestazzjoni tal-Kontroll | ||||
| Id-dirgħajn I, Q huma kkontrollati fuqNull(Minimu) jewIl-Qċaċet (Massimu) punt | ||||
| Proporzjon ta' estinzjoni | MER1 | 50 | dB | |
| Id-driegħ P huwa kkontrollat mixgħulQ+(lemin kwadratura) jewQ-( xellug kwadratura) punt | ||||
| Preċiżjoni f'Quad | −2 | +2 | grad2 | |
| Ħin ta' stabbilizzazzjoni | 15 | 20 | 25 | s |
| Elettriku | ||||
| Vultaġġ tal-enerġija pożittiv | +14.5 | +15 | +15.5 | V |
| Kurrent ta' enerġija pożittiva | 20 | 30 | mA | |
| Vultaġġ tal-enerġija negattiv | -15.5 | -15 | -14.5 | V |
| Kurrent ta' enerġija negattiv | 8 | 15 | mA | |
| Firxa tal-vultaġġ tal-ħruġ | -14.5 | +14.5 | V | |
| Amplitudni tad-dither | 1%Vπ | V | ||
| Ottiku | ||||
| Qawwa ottika tad-dħul3 | -30 | -8 | dBm | |
| Tul ta' mewġa tad-dħul | 1100 | 1650 | nm | |
1. MER jirreferi għal Modulator Extinction Ratio. Il-proporzjon ta' estinzjoni miksub huwa tipikament il-proporzjon ta' estinzjoni tal-modulatur speċifikat fid-datasheet tal-modulatur.
2. Jekk jogħġbok innota li l-qawwa ottika tad-dħul ma tikkorrispondix mal-qawwa ottika fil-punt ta' polarizzazzjoni magħżul. Tirreferi għall-qawwa ottika massima li l-modulatur jista' jesporta lejn il-kontrollur meta l-vultaġġ ta' polarizzazzjoni jvarja minn −Vπ sa +Vπ.
Interfaċċja tal-Utent
Figura 5. Assemblaġġ
| Grupp | Operazzjoni | Spjegazzjoni |
| Irrisettja | Daħħal il-jumper u iġbed 'il barra wara sekonda | Irrisettja l-kontrollur |
| Qawwa | Sors tal-enerġija għall-kontrollur tal-preġudizzju | V- jgħaqqad l-elettrodu negattiv tal-provvista tal-enerġija |
| V+ jgħaqqad l-elettrodu pożittiv tal-provvista tal-enerġija | ||
| Il-port tan-nofs jikkonnettja mal-elettrodu tal-art | ||
| Polari1 | PLRI: Daħħal jew iġbed il-jumper 'il barra | mingħajr jumper: Modalità Null; bil-jumper: Modalità Peak |
| PLRQ: Daħħal jew iġbed il-jumper 'il barra | mingħajr jumper: Modalità Null; bil-jumper: Modalità Peak | |
| PLRP: Daħħal jew iġbed il-jumper 'il barra | mingħajr jumper: modalità Q+; bil-jumper: modalità Q- | |
| LED | Kontinwament mixgħul | Ħidma taħt stat stabbli |
| Mixgħul jew mitfi kull 0.2s | L-ipproċessar tad-dejta u t-tiftix għall-punt ta' kontroll | |
| Mixgħul jew mitfi kull sekonda | Il-qawwa ottika tad-dħul hija dgħajfa wisq | |
| Mixgħul jew mitfi kull 3 sekondi | Il-qawwa ottika tad-dħul hija qawwija wisq | |
| PD2 | Qabbad mal-fotodijodu | Il-port PD jgħaqqad il-Katodu tal-fotodijodu |
| Il-port GND jgħaqqad l-Anodu tal-fotodijodu | ||
| Vultaġġi ta' Bias | In, Ip: Vultaġġ ta' preġudizzju għal driegħ I | Ip: Naħa pożittiva; In: Naħa negattiva jew art |
| Qn, Qp: Vultaġġ ta' polarizzazzjoni għad-driegħ Q | Qp: Naħa pożittiva; Qn: Naħa negattiva jew art | |
| Pn, Pp: Vultaġġ ta' polarizzazzjoni għad-driegħ P | Pp: Naħa pożittiva; Pn: Naħa negattiva jew art | |
| UART | Ħaddem il-kontrollur permezz tal-UART | 3.3: Vultaġġ ta' referenza ta' 3.3V |
| GND: Art | ||
| RX: Irċeviment tal-kontrollur | ||
| TX: Trażmissjoni tal-kontrollur |
1 Il-polar jiddependi mis-sinjal RF tas-sistema. Meta ma jkunx hemm sinjal RF fis-sistema, il-polar għandu jkun pożittiv. Meta s-sinjal RF ikollu amplitudni akbar minn ċertu livell, il-polar jinbidel minn pożittiv għal negattiv. F'dan il-ħin, il-punt Null u l-punt Peak jinbidlu ma' xulxin. Il-punt Q+ u l-punt Q- jinbidlu ma' xulxin ukoll. Is-swiċċ polari jippermetti lill-utent jibdel il-polar
direttament mingħajr ma jinbidlu l-punti tal-operazzjoni.
2Għandha tintgħażel għażla waħda biss bejn l-użu ta' fotodijodu tal-kontrollur jew l-użu ta' fotodijodu tal-modulatur. Huwa rakkomandat li jintuża fotodijodu tal-kontrollur għal esperimenti tal-Laboratorju għal żewġ raġunijiet. L-ewwelnett, il-fotodijodu tal-kontrollur għandu kwalitajiet assigurati. It-tieni nett, huwa aktar faċli li taġġusta l-intensità tad-dawl tad-dħul. Jekk tuża fotodijodu intern tal-modulatur, jekk jogħġbok kun żgur li l-kurrent tal-ħruġ tal-fotodijodu huwa strettament proporzjonali għall-qawwa tad-dħul.
