Modulatur Elettro-ottiku Rof 1550nm AM Series Modulatur tal-Intensità 40G
Karatteristika
* Telf baxx ta' inserzjoni
* Bandwidth Għoli
* Vultaġġ baxx ta' nofs mewġa
* Għażla ta' personalizzazzjoni
Applikazzjoni
⚫ Sistemi ROF
⚫ Distribuzzjoni taċ-ċwievet kwantistiċi
⚫ Sistemi ta' sensing bil-lejżer
⚫ Modulazzjoni tal-faxxa tal-ġenb
| Rof-Serje AM | Rof-AM-07 | Rof-AM-08 | Rof-AM-10 | Rof-AM-13 | Rof-AM-15 | |||
| Tul ta' mewġa operattiv | 780nm | 850nm | 1064nm | 1310nm | 1550nm | |||
| Wisa' tal-banda | 10GHz | 10GHz | 10/20GHz | 2.5GHz | 50GHz | 10GHz | 20GHz | 40GHz |
| Telf ta' Inserzjoni | <5dB | <5dB | 5dB | 5dB | 4dB | |||
| Proporzjon ta' estinzjoni @DC | ＞20dB | ＞20dB | ＞20dB | ＞20dB | ＞20dB | |||
| VΠ @RF (1KHz) | <3V | <3V | <4V | <3.5V | 6V | <5V | ||
| VΠ @Bias | 3.5V | 3.5V | <5V | <5V | <8V | <7V | ||
Informazzjoni dwar l-Ordnijiet
| Rof | AM | XX | XXG | XX | XX | XX |
| Tip: AM---Modulatur tal-Intensità | Tul tal-mewġa: 07---780nm 10---1060nm 13---1310nm 15---1550nm | Wisa' tal-banda: 10GHz 20GHz 40GHz 50GHz
| Monitoraġġ tal-PD: PD---Bil-PD | Tip ta' fibra 'l ġewwa u 'l barra: PP---PM/PM
| Konnettur ottiku: FA---FC/APC FP---FC/PC SP---Personalizzazzjoni |
R-AM-15-40G
Modulatur tal-intensità tat-tul tal-mewġa 1550nm 40GHz
| Parametru | Simbolu | Min | Tip | Massimu | Unità | ||||
| Parametri ottiċi | |||||||||
| Tul ta' mewġa operattiv | l | 1530 | 1550 | 1565 | nm | ||||
| Telf ta' inserzjoni | IL | 4 | 5 | dB | |||||
| Telf ta' ritorn ottiku | ORL | -45 | dB | ||||||
| Proporzjon ta' estinzjoni tas-swiċċ @DC | ER@DC | 20 | 23 | 45 | dB | ||||
| Proporzjon ta' estinzjoni dinamika | DER | 13 | dB | ||||||
| fibra ottika | Inputport | Panda PM Fujikura SM | |||||||
| port tal-ħruġ | Panda PM Fujikura SM | ||||||||
| Interfaċċja tal-fibra ottika | FC/PC、FC/APC Jew l-utent biex jispeċifika | ||||||||
| Parametri elettriċi | |||||||||
| Wisa' tal-banda operattiva(-3dB） | S21 | 28 | 30 | GHz | |||||
| Vultaġġ ta' nofs mewġa Vpi | RF | @50KHz |
| 4.5 | 5 | V | |||
| Preġudizzju | @Bias |
| 6 | 7 | V | ||||
| Telf ta' ritorn elettriku | S11 | -12 | -10 | dB | |||||
| Impedenza tad-dħul | RF | ZRF | 50 | W | |||||
| Preġudizzju | ZPREĠUDIZZJU | 1M | W | ||||||
| Interfaċċja elettrika | V(f) | ||||||||
Kundizzjonijiet tal-Limitu
| Parametru | Simbolu | Unità | Min | Tip | Massimu |
| Qawwa ottika tad-dħul | Pġewwa, Max | dBm | 20 | ||
| Qawwa RF tad-dħul | dBm | 28 | |||
| vultaġġ ta' preġudizzju | Vbias | V | -15 | 15 | |
| Temperatura operattiva | Fuq | ℃ | -10 | 60 | |
| Temperatura tal-ħażna | Tst | ℃ | -40 | 85 | |
| Umdità | RH | % | 5 | 90 |

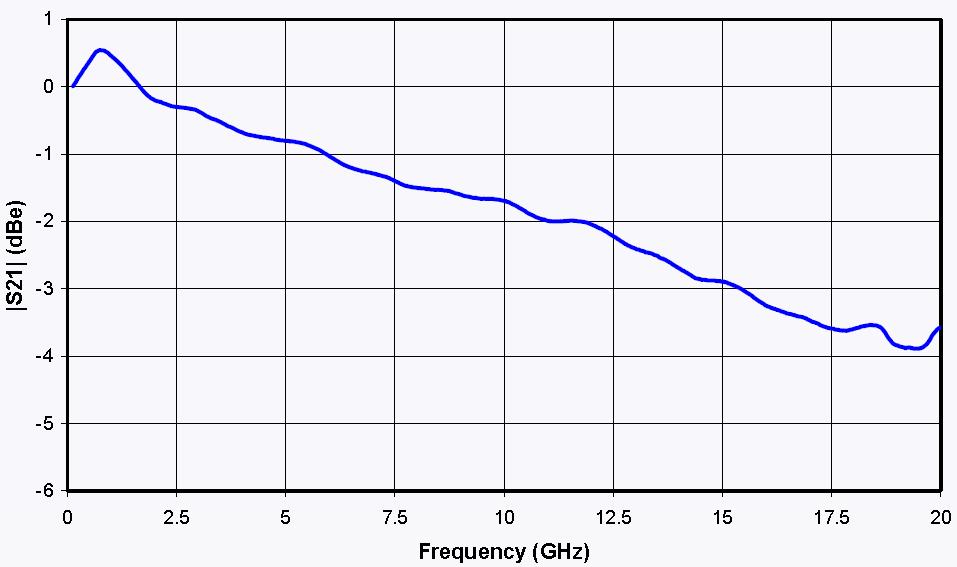

Kurva S21
Kurva &S11
Kurvi S21 u s11
Dijagramma Mekkanika
| PORT | Simbolu | Nota |
| Fi | Port tad-dħul ottiku | Fibra PM (125μm/250μm) |
| Barra | Port tal-ħruġ ottiku | Għażla PM u SMF |
| RF | Port tad-dħul RF | SMA(f) |
| Preġudizzju | Port tal-kontroll tal-preġudizzju | 1,2 Bias, 34-N/C |
Rofea Optoelectronics toffri linja ta' prodotti ta' modulaturi elettro-ottiċi kummerċjali, Modulaturi tal-fażi, Modulaturi tal-intensità, Fotoditekters, Sorsi tad-dawl bil-lejżer, Lejżers DFB, Amplifikaturi ottiċi, EDFA, Lejżer SLD, Modulazzjoni QPSK, Lejżer tal-polz, Ditekter tad-dawl, Fotoditekter bilanċjat, Sewwieq tal-lejżer, Amplifikatur tal-fibra ottika, Miter tal-qawwa ottika, Lejżer broadband, Lejżer sintonizzabbli, Ditekter ottiku, Sewwieq tad-dijodu tal-lejżer, Amplifikatur tal-fibra. Nipprovdu wkoll ħafna modulaturi partikolari għall-adattament, bħal modulaturi tal-fażi b'firxa 1*4, Vpi ultra-baxx, u modulaturi b'proporzjon ta' estinzjoni ultra-għoli, primarjament użati f'universitajiet u istituti.
Nittamaw li l-prodotti tagħna jkunu ta' għajnuna għalik u għar-riċerka tiegħek.
